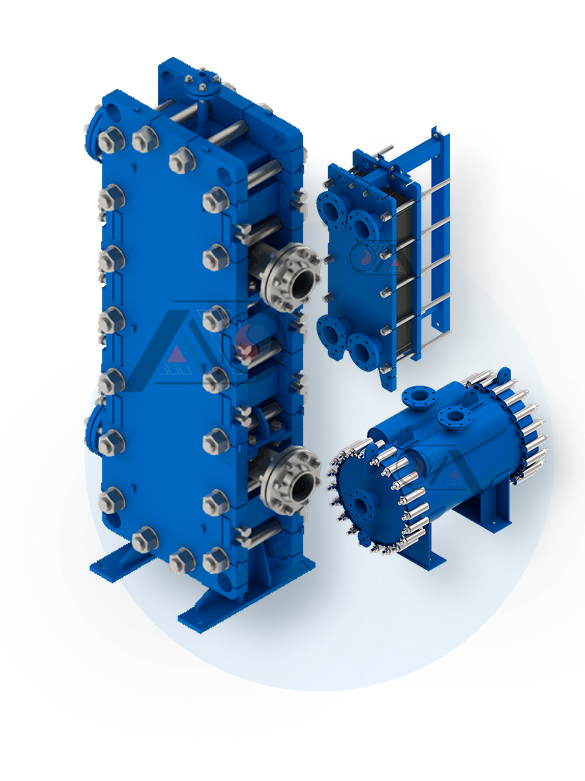

Schimbătorul de căldură cu plăci sudate (și variantele acestuia) este principalul tip de produs oferit de compania „Ankor-Teploenergo”.

Schimbătorul de căldură cu plăci sudate și carcasă nedemontabilă este un pachet de plăci închis într-o carcasă complet sudată. Canalele pentru circulația mediilor de lucru sunt create prin sudură.

Acest tip de schimbător de căldură cu plăci este utilizat cu succes în aplicații care implică temperaturi și presiuni extrem de ridicate, inclusiv pentru medii cu vâscozitate mare sau pentru medii care deteriorează garniturile din cauciuc.

Pasteurizatorul este un schimbător de căldură destinat tratării termice a produselor alimentare, în special lapte, smântână, iaurt, bere etc. Deoarece obiectivul principal al procesului este distrugerea formelor active ale microorganismelor și prelungirea termenului de valabilitate al produsului, utilizarea pasteurizatoarelor alimentare este relevantă pentru practic orice producție legată de industria alimentară.

Principalii parametri care caracterizează procesul de pasteurizare sunt temperatura de început a tratamentului termic și durata acestuia (timpul de menținere). Totodată, este foarte important să se respecte cu strictețe tehnologia de încălzire, altfel există riscul de a aduce produsul alimentar la fierbere. Acest lucru afectează negativ proprietățile organoleptice ale produsului și duce la o scădere semnificativă a calității. De aceea, în calculul pasteurizatorului este extrem de important să se acorde atenție acestui aspect al funcționării.

Un parametru important al procesului de menținere este timpul. Produsul alimentar trebuie să fie menținut la o anumită temperatură pentru o perioadă determinată, conform procesului tehnologic. Cel mai adesea, în calitate de pasteurizatoare se utilizează schimbătoare de căldură cu plăci demontabile, mai rar – aparate tubulare sau schimbătoare de căldură de tip „tub în tub”. O trăsătură caracteristică a acestor echipamente sunt vitezele mari ale produsului în canale. Astfel, produsul se află în schimbătorul de căldură doar câteva secunde, ceea ce deseori nu este suficient pentru o menținere corectă. Pentru a rezolva această problemă, de regulă, împreună cu pasteurizatoarele cu plăci se utilizează echipamente suplimentare – așa-numitele unități de menținere. De fapt, acestea sunt țevi în formă de serpentină, montate în apropierea schimbătorului de căldură. Lungimea acestora este determinată în funcție de volumul produsului și timpul de menținere necesar. În plus, este important ca diametrul unității de menținere să coincidă cu diametrul racordurilor schimbătorului de căldură la care este montată. Acest lucru este necesar pentru a evita zonele stagnante și apariția nedorită a materiei organice dăunătoare.

APO — aparatul de răcire cu aer este destinat soluționării sarcinilor în care utilizarea sa este singura opțiune viabilă și economic avantajoasă. Acestea sunt larg utilizate în industria de rafinare a petrolului, industria chimică și metalurgie. După cum reiese din denumire, principiul de funcționare se bazează pe utilizarea aerului drept agent de răcire al mediilor de lucru.

Construcția aparatului de răcire cu aer

• Aparatul APO este compus din următoarele elemente: Fascicul de țevi, sudate sau expandate între două plăci tubulare. Prin aceste țevi circulă mediul de lucru care trebuie răcit. Plăcile tubulare sunt conectate la camerele de distribuție prin flanșe, pentru o distribuție optimă a fluidului în interiorul aparatului.
• Motor electric, necesar pentru rotirea ventilatoarelor cu frecvența și viteza de rotație necesare. Deoarece aceste aparate sunt frecvent utilizate pentru răcirea gazelor, siguranța la explozie și foc a componentelor electrice este esențială.
• Ventilator, montat pe motor și care, printr-un difuzor (din metal sau material compozit), direcționează aerul către fasciculul de țevi.
• Structură metalică, pe care este instalat APO. Deoarece aceste schimbătoare de căldură pot fi de dimensiuni mari și grele, instalarea lor necesită fundații solide, capabile să susțină sarcina.
• Echipamente auxiliare, prevăzute în cazul în care APO funcționează cu fluide foarte vâscoase sau este amplasat în zone climatice extreme:
• Încălzitor de aer, utilizat pentru a preveni înghețarea țevilor în condiții de umiditate ridicată și temperaturi extrem de scăzute.
• Umidificator de aer, aplicat în zonele aride, când temperatura depășește valorile de proiectare. Deoarece acest fenomen are loc doar câteva zile pe an, nu este justificat să se ia în calcul permanent la dimensionare, deoarece ar duce la o suprafață și un cost semnificativ mai mare.
• Jaluzele de protecție, pentru a preveni pătrunderea particulelor mecanice în fasciculul de țevi. Deoarece aparatele sunt montate la exterior, aceste impurități pot afecta semnificativ performanța echipamentului.
• Turbulatoare, utilizate pentru medii cu vâscozitate ridicată. Acestea sunt spirale introduse în țevi pentru a crea turbulențe, îmbunătățind astfel transferul termic.

Principiul de funcționare al APO

Pornind de la construcția aparatului, principiul de funcționare este ușor de înțeles: mediul de lucru este introdus prin racorduri în spațiul tubular. În același timp, aerul este suflat de ventilatorul antrenat de motor către țevi, ceea ce asigură răcirea produsului.

Tipuri de aparate de răcire cu aer

Orice aparat APO poate fi format din mai multe secțiuni, în funcție de necesarul calculat. În funcție de configurația acestora, APO se împart în:

• Aparate orizontale (AVG) – toate secțiunile sunt montate orizontal.
• Aparate în zigzag (AVZ) – secțiunile sunt montate sub formă de “șarpe” pentru optimizarea spațiului.
• Aparate cu debit redus (AVM) – de dimensiuni compacte, utilizate unde aerul este ideal ca agent de răcire, dar necesarul de putere este scăzut.
• Pentru produse vâscoase (AVG-V, AVG-VV) – diferă de aparatele standard prin prezența turbulatoarelor și diametrul mărit al țevilor.

Domenii de aplicare:

• industria petrolieră și de gaze;
• energetică;
• metalurgie.

Alegerea aparatului de răcire cu aer

Pentru a achiziționa un aparat de răcire cu aer, este suficient să trimiteți un chestionar preliminar. Pe baza acestuia, vom realiza un calcul gratuit, apoi vom elabora o ofertă tehnico-comercială pentru aprobare. Producția se lansează după semnarea contractului. Suntem unul dintre puținii producători din Europa, inclusiv din Ucraina, și asigurăm prețuri cât mai accesibile pentru partenerii noștri. Calculul prețului APO se face într-un timp cât mai scurt.

Avantajele colaborării cu noi

Puteți cumpăra un APO cu caracteristicile necesare, cu livrare în întreaga Ucraină, de pe site-ul producătorului „Ankor-Teploenergo”. Oferim garanție de calitate, suport tehnic excelent și cel mai bun raport preț-calitate pentru toate aparatele de răcire cu aer și alte echipamente livrate.
